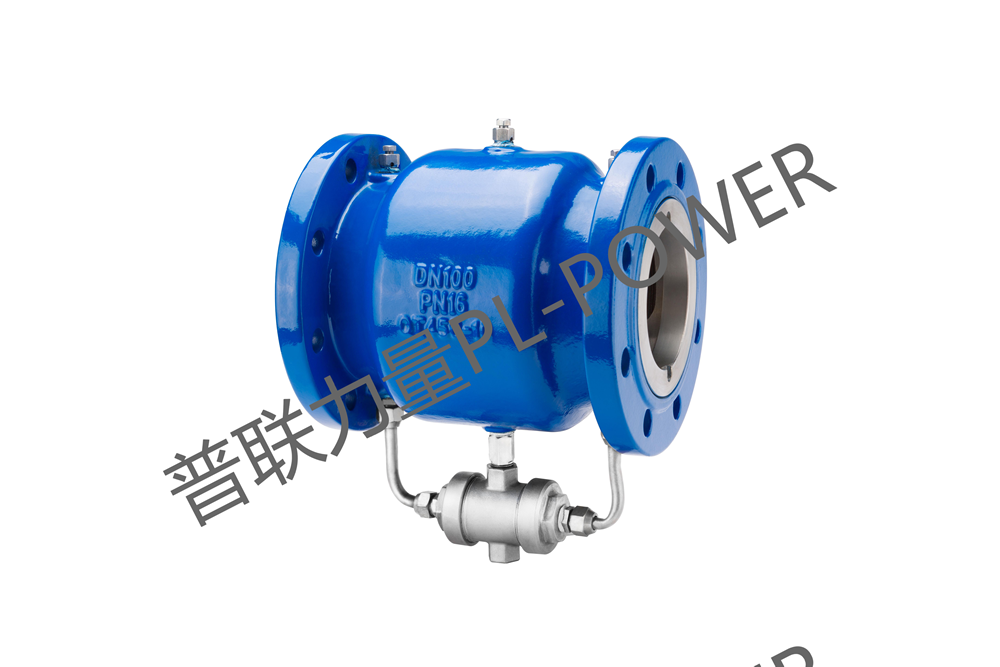

不锈钢低阻力倒流防止器

不锈钢低阻力倒流防止器

分体式倒流防止器

设备介绍:

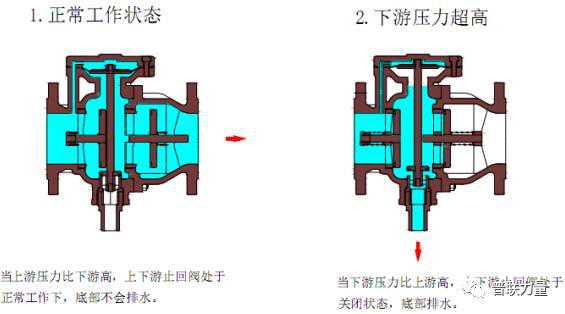

单膜片低阻力倒流防止器是我公司自行研发的一种用于城市供水等供水单位一般污染单位供水时严格限定管道中的压力水只能单向流动的水力控制组合装置,它的功能是在任何工况下防止管道中的介质倒流或者虹吸倒流,一达到避免倒流污染的目的.

特色功能:

单膜片低阻力倒流防止器
防止管道中的介质倒流
防止虹吸倒流
达到避免倒流污染

详细介绍

普联力量智能流体控制有限公司全新应用设计品,具创新设计、世界技术领先的低阻力倒流防止器产品

产品特色:


世界一流的产品设计,充分运用行业领先的3D打印技术

   正常稳定的工作状态下,非常低的水损,甚至接近于零

   高灵敏、高强度的尼龙纤维增强膜片

   100万次开关循环测试

   5倍工作压力的破坏性测试

   大部分零件由CNC精密加工

   高温环氧树脂粉体涂装确保防腐性能及使用寿命

   不同的产品材质与包装材料,满足不同的市场和认证要求

   高标准的产品压力测试

       密封测试:低压  0.05Mpa

            高压  1.1xPN+0.1Mpa

       强度测试:1.5XPN+0.1Mpa

       泄放压差:0.02Mpa

   安装方便,调节简单和免费维修





膜片式低阻力倒流防止器(PLDSBP741X-10/16Q)是我公司自行研发的一种用于城市供水等供水单位一般污染单位供水时严格限定管道中的压力水只能单向流动的水力控制组合装置,它的功能是供水系统发生虹吸回流背压回流的时候,能有效防止出口端水质较差的介质倒流到水质较好的进口端,避免了对生活饮用水的水质污染,确保生活供水的安全,一达到避免倒流污染的目的.

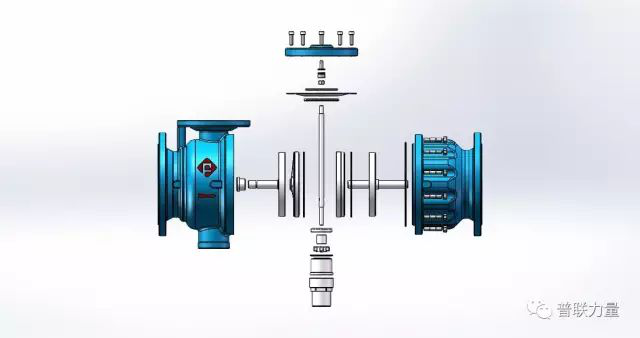

产品结构图




序号

零件名称

材质

序号

零件名称

材质

序号

零件名称

材质

1

泄水接头

304

11

弹簧座

304

21

六角螺母

304

2

泄水弹簧

304

12

弹簧

304

22

膜片下压板

304

3

泄水阀座

304

13

O型圈

EPDM

23

膜片

EPDM

4

O型圈

EPDM

14

阀杆

304

24

膜片上压板

304

5

导叶螺母

304

15

后阀座

304

25

六角螺母

304

6

隔套

PTFE

16

后阀盘

304+EPDM

26

阀盖

QT450-10

7

泄水阀瓣

304

17

O型圈

EPDM

27

内六角螺钉

304

8

主阀体

QT450-10

18

副阀体

QT450-10

28

六角螺丝

304

9

前阀座

304

19

O型圈

EPDM

29

橡胶垫

EPDM

10

前阀盘

304+EPDM

20

双头螺栓

304


产品结构特点:

●结构更加紧凑,尺寸短,体积小,倒流低,噪音小,在经济流速下正常工作水损为1.3-2.5米.



●泄水阀的精度与泄水压力可调,使其受管道压力波动干扰少,启闭安全可靠,没有非正常排水现象.



●单膜片设计,膜片等关键部件的久经考验的可靠性.使其质量优于普通的低阻力倒流防止器.



●两级止回阀的独特流道设计,流阻小,启闭速度快,有效防止背压突然升高对阀门及管道的破坏,限制压力水倒流或虹吸倒流,具有静音功能,有效处长阀门使用寿命.



●人性化设计,产品可水平或立式安装,在线测试,在线检修




产品设计技术标准

设计及制造要求按CJ/T160规定

阀门检验和试压按GB/T13927规定

阀门结构长度按GB/T12221规定

●法兰尺寸按GB/T17241.6规定

●阀门装配前表面涂环氧树脂粉末并符合GB/T17219规定

主要结构尺寸

性能及特性







水损曲线图

安装示意图
